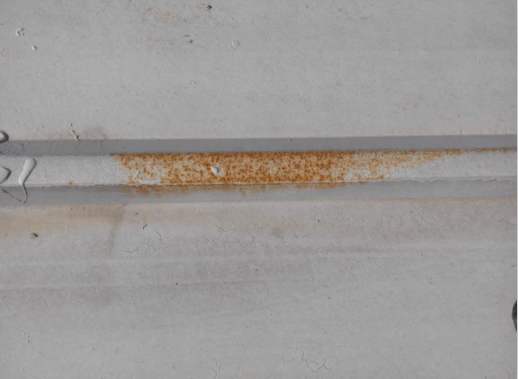

我们常用防水涂料来对室内及室外的不同基材进行基础防护，是喷涂在各种设备上用于防水防锈蚀的产品，尤其对于保护一些金属制作的设备很有帮助。部分产品在喷涂后，有产生返锈的现象，很多人第一反应是把原因归结于防水涂料的质量问题。其实不一定，也有可能是施工工艺不当或者是环境造成的。所以在使用过程中，伙伴们要仔细分析返绣造成的原因才可以对症预防哦~

我们昨天了解了刷完防水涂料后返锈的原因，今天就来总结一下改善措施：

1. 可根据工件材质选择合理的抗闪锈剂和闪锈剂的用量。

2. 选取涂料时尽量选取品牌，质量比较有保障，注意看环氧富锌底漆的最低干膜锌粉，含量高于70%。

3. 适当提高工件温度。

4. 对基材表面进行一定处理，除去水汽及浮锈，构件表面除锈质量应执行设计和钢结构施工规范要求的处理方法，并保证要求的质量等级。

5. 经过处理的工件应放在干燥环境下并在4小时内涂漆。

6. 施工现场对涂料的贮存量不宜太多，时间不宜过久，水性漆调漆后尽快使用完毕。

7. 调涂料PH值至9.0以上，防闪锈能显著提高，PH值高，不容易出现闪锈。

8. 保持良好的通风环境，保证表干速度。

9. 不在高湿度的环境中施工，提高环境温度，特别恶劣的情况可考虑加助剂。

10. 稀释涂料时要严格控制加水量。特别是施工环境处于温度低、湿度大、通风差等条件下，要少加水，提高粘度。

11. 膜厚不要太薄，一般来说漆膜厚度不小于40微米，室外钢结构防水建议漆膜厚度70微米。

12. 避免一次喷涂太厚，改一道喷涂为多道喷涂，每道之间留有一定间隔时间。

13. 在边角和焊接部位，施工时最好先用漆刷一遍，这样可以保证喷涂时候不会因为不好喷导致漏喷或者漆膜太薄。

14. 改无底漆直接涂面漆或底面合一漆的涂装工艺为先涂底漆，表干后再涂面漆的工艺。

这就是总结出来的防水涂料出现返锈现象的改善措施，小伙伴们可要记住了哦~毕竟京昆的防水涂料质量是过关的，不能随意背黑锅。如有需要，可以和云南京昆水漆涂料有限公司联系。
